【中國鍛件網(wǎng)】鍛件熱處理是鍛造工序中最重要的一環(huán)，主要是調(diào)質(zhì)和回火等，經(jīng)過反復(fù)的熱處理可增加鍛件的硬度。鍛件熱處理的工藝流程：
鍛件熱處理前的要求
1、對需熱處理的鍛件坯件的外表，進(jìn)行檢查有無損傷；對需進(jìn)行粗鉆孔其尺寸小于應(yīng)加工的幾何尺寸；對需加工的鍛件，所有幾何尺寸應(yīng)大于接近機(jī)加工后的要求尺寸后再進(jìn)入熱處理狀態(tài)。
2、鍛件入爐前應(yīng)仔細(xì)檢查鍛件的標(biāo)識和組批號，不同批次，不同材質(zhì)的鍛件不能混淆，更不能同爐處理。
3、根據(jù)鍛件的材質(zhì)，確定熱處理工藝按《金屬材料處理工藝規(guī)程》執(zhí)行，在保證機(jī)械性能的前提下，應(yīng)采用相應(yīng)的熱處理方式。
熱處理過程
1、根據(jù)鍛件的形狀和尺寸的大小，確定加熱設(shè)備。裝爐時應(yīng)將鍛件擺放均勻、緊疏搭配，具體操作按《熱處理工藝規(guī)程》執(zhí)行。
2、熱處理過程應(yīng)按相應(yīng)的要求做好詳細(xì)記錄（包括爐溫控制、進(jìn)料情況、恒溫時間、操作人員等）。
表面硬度檢測
1、對熱處理后的鍛件進(jìn)行表面硬度抽樣檢驗，抽樣方法按《鍛件毛坯檢查抽樣規(guī)定》執(zhí)行。
2、根據(jù)鍛件的形狀不同，確定硬度的檢測點，應(yīng)遵循涉及面盡量大的原則，一般每件選3—5個點，（特殊鍛件可增加檢測點）用里氏硬度計測出每個點的硬度得出其平均的硬度，即為該鍛件的表面硬度。
3、對照《常用材料機(jī)械性能表》中的工件熱處理后硬度要求，對鍛件作出是否合格的結(jié)論。
熱處理后，鍛件表面處理
1、碳鋼、合金鋼鍛坯件的非機(jī)加工表面進(jìn)行拋丸處理，徹底清除氧化皮。
2、不銹鋼鍛坯件非機(jī)加工表面進(jìn)行拋丸處理，徹底清除氧化皮后，再進(jìn)行表面酸洗處理，按《不銹鋼鍛坯表面酸洗要求》執(zhí)行。
常用材質(zhì)熱處理方法

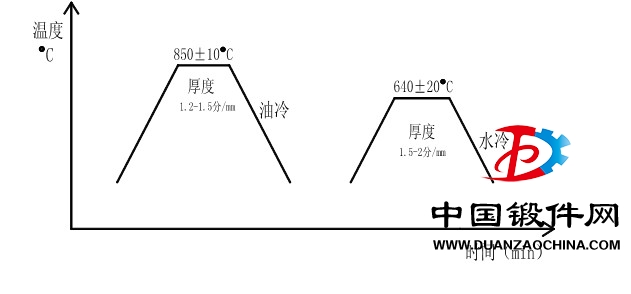

1、45#熱處理方法

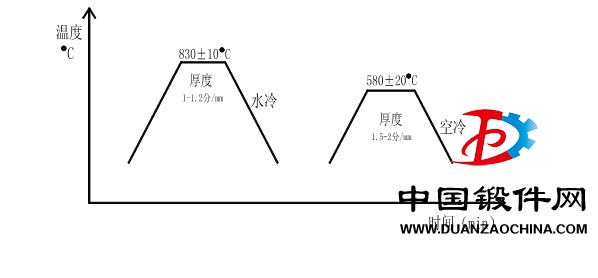

2、42CrMo熱處理方法

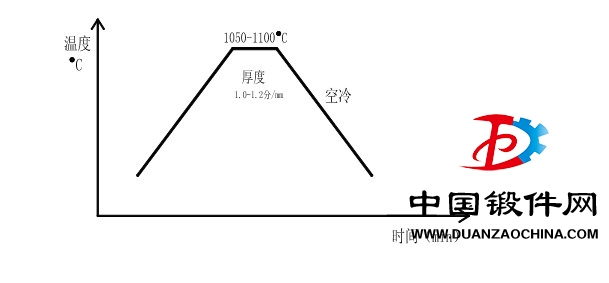

3、316L熱處理方法

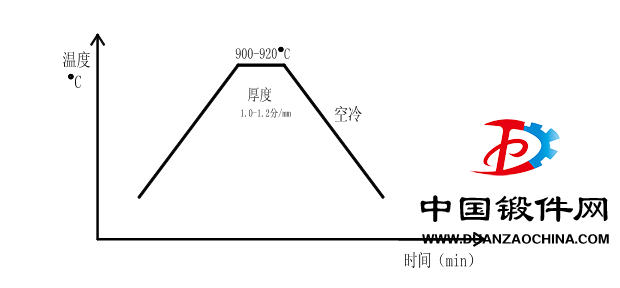

4、Q345D熱處理方法
更多鍛件百科知識請關(guān)注中國鍛件網(wǎng)m.0755pack.com.cn
