法蘭設計和分析的方法之Waters法是此類方法中代表性的一種設計方法。該法現為我國國家標準中鋼制壓力容器法蘭計算及鋼制管法蘭強度計算所引用。
Waters法的架設與簡化
1、法蘭在設計穩定下保持彈性，不發生蠕變與塑性流動；
2、作用于法蘭的螺栓載荷已經確定；
3、螺栓載荷與力臂按假定得出；
4、螺栓載荷與力臂的乘積即為施加于法蘭的外力矩；
5、作用于法蘭環上的力矩，其分布之可由作用在法蘭環內和外徑上的一個當量力偶來代替；
6、由于沿環分布的扭矩作用而引起法蘭環中面的伸長可忽略不計；
7、在沿環均勻分布的扭矩作用下，環形形心的勁向位移可忽略；

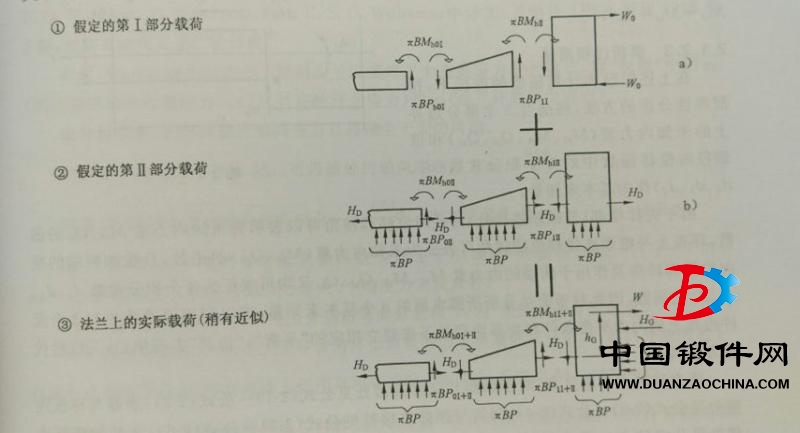

8、法蘭環的擾曲或轉角很小，所以倆種載荷系統和他們的彈性作用成線性關系，整個問題可用疊加法求解：
9、將錐勁和筒體視為薄殼，他們的中面半徑可由其內徑近似代替，并假定錐頸大端的徑向位移為零。
