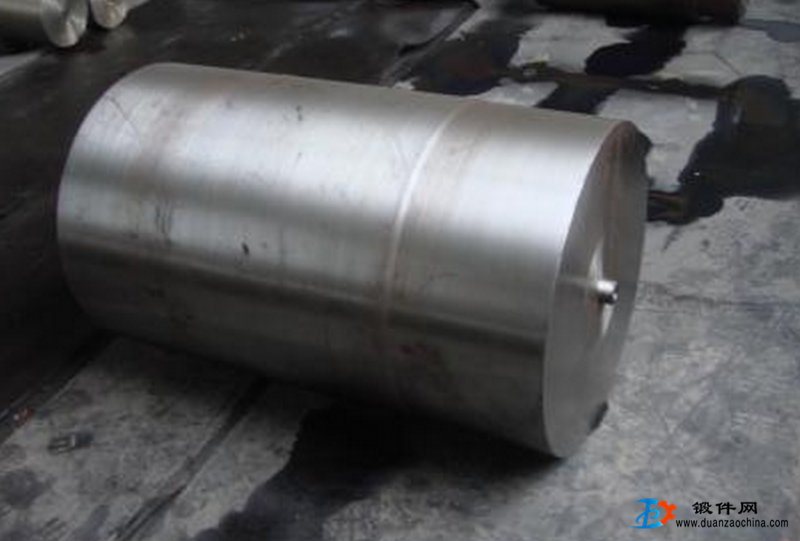

40Cr鋼的調(diào)質(zhì)處理 ：
Cr能增加鋼的淬透性，提高鋼的強度和回火穩(wěn)定性，具有優(yōu)良的機械性能。截面尺寸大或重要的調(diào)質(zhì)鍛件，應(yīng)采用Cr鋼。但Cr鋼有第二類回火脆性。
40Cr鍛件調(diào)質(zhì)的淬回火，各種參數(shù)工藝卡片都有規(guī)定，我們在實際操作中體會是：
（一）40Cr鍛件淬火后應(yīng)采用油冷，40Cr鋼的淬透性較好，在油中冷卻能淬硬，而且鍛件的變形、開裂傾向小。但是小型企業(yè)在供油緊張的情況下，對形狀不復(fù)雜的鍛件，可以在水中淬火，并未發(fā)現(xiàn)開裂，只是操作者要憑經(jīng)驗嚴(yán)格掌握入水、出水的溫度。
（二）40Cr鍛件調(diào)質(zhì)后硬度仍然偏高，第二次回火溫度就要增加20~50℃，不然，硬度降低困難。
（三）40Cr鍛件高溫回火后，形狀復(fù)雜的在油中冷卻，簡單的在水中冷卻，目的是避免第二類回火脆性的影響。回火快冷后的鍛件，必要時再施以消除應(yīng)力處理。
影響調(diào)質(zhì)工件的質(zhì)量，操作工的水平是個重要因素，同時，還有設(shè)備、材料和調(diào)質(zhì)前加工等多方面的原因，認(rèn)為：
鍛件從加熱爐轉(zhuǎn)移到冷卻槽速度緩慢，鍛件入水的溫度已降到低于Ar3臨界點，產(chǎn)生部分分解，鍛件得到不完全淬火組織，達(dá)不到硬度要求。所以小鍛件冷卻液要講究速度，大鍛件予冷要掌握時間。
（二）鍛件裝爐量要合理，以1~2層為宜，鍛件相互重疊造成加熱不均勻，導(dǎo)致硬度不勻。
（三）鍛件入水排列應(yīng)保持一定距離，過密使鍛件近處蒸氣膜破裂受阻，造成鍛件接近面硬度偏低。
（四）開爐淬火，不能一口氣淬完，應(yīng)視爐溫下降程度，中途閉爐重新升溫，以便前后鍛件淬后硬度一致。
（五）要注意冷卻液的溫度，10%鹽水的溫度如高于60℃，不能使用。冷卻液不能有油污、泥漿等雜質(zhì)，不然，會出現(xiàn)硬度不足或不均勻現(xiàn)象。
（六）未經(jīng)加工毛坯調(diào)質(zhì)，硬度不會均勻，如要得到好的調(diào)質(zhì)質(zhì)量，毛坯應(yīng)粗車，棒料要鍛打。
（七）嚴(yán)把質(zhì)量關(guān)，淬火后硬度偏低1~3個單位，可以調(diào)整回火溫度來達(dá)到硬度要求。但淬火后鍛件硬度過低，有的甚至只有HRC25~35，必須重新淬火，絕不能只施以中溫或低溫回火以達(dá)到圖紙要求完事，不然，失去了調(diào)質(zhì)的意義，并有可能產(chǎn)生嚴(yán)重的后果。
