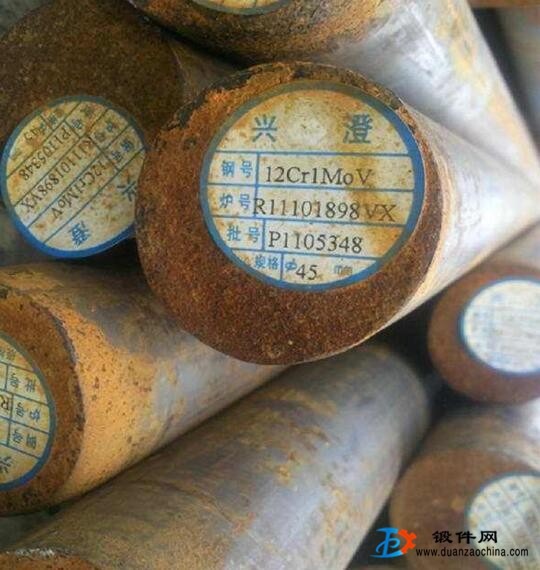

12Cr1MoV材質(zhì)是合金鋼的一種，可用于鍛件加工。鍛件網(wǎng)推薦。統(tǒng)一數(shù)字代號：A31132。標(biāo)準(zhǔn)：GB/T3077-1999

12cr1mov介紹

① 鋼號開頭的兩位數(shù)字表示鋼的碳含量，以平均碳含量的萬分之幾表示，如40Cr、25Cr2MoVA合金管

②鋼中主要合金元素，除個別微合金元素外，一般以百分之幾表示。當(dāng)平均合金含量<1.5%時，鋼號中一般只標(biāo)出元素符號，

而不標(biāo)明含量，但在特殊情況下易致混淆者，在元素符號后亦可標(biāo)以數(shù)字"1"，例如鋼號"12CrMoV"和"12Cr1MoV"，前者鉻含量

為0.4-0.6%，后者為0.9-1.2%，其余成分全部相同。當(dāng)合金元素平均含量≥1.5%、≥2.5%、≥3.5%……時，在元素符號后面應(yīng)標(biāo)明含量，可相應(yīng)表示為2、3、4……等。例如18Cr2Ni4WA。

③鋼中的釩V、鈦Ti、鋁AL、硼B(yǎng)、稀土RE等合金元素，均屬微合金元素，雖然含量很低，仍應(yīng)在鋼號中標(biāo)出。例如20MnVB鋼中

。釩為0.07-0.12%，硼為0.001-0.005%。

④高級優(yōu)質(zhì)鋼應(yīng)在鋼號最后加"A"，以區(qū)別于一般優(yōu)質(zhì)鋼。

⑤專門用途的合金結(jié)構(gòu)鋼，鋼號冠以（或后綴）代表該鋼種用途的符號。例如鉚螺專用的30CrMnSi鋼，鋼號表示為ML30CrMnSi

。合金管與無縫管兩者既有關(guān)系又有區(qū)別，不能混為一談。合金管是鋼管按照生產(chǎn)用料（也就是材質(zhì)）來定義的，

顧名思義就是合金做的管子；而無縫管是鋼管按照生產(chǎn)工藝（有縫無縫）來定義的，區(qū)別于無縫管的就是有縫管，包括直縫焊

管和螺旋管。

化學(xué)成分

C：0.07～0.15
Si：0.18～0.37
Mn：0.41～0.70
Cr：0.90～1.20
Mo：0.25～0.35
V：0.15～0.30

力學(xué)性能

【試樣毛坯尺寸】 　　30mm
【熱處理】 　　淬火加熱溫度（℃）：970；冷卻劑：空 　　回火加熱溫度（℃）：750；冷卻劑：空
【力學(xué)性能】
拉拉強度（σb/MPa）：≥490
屈服點（σs/MPa）：≥245
斷后伸長率（δ5/%）：≤22
斷面收縮率（ψ/%）：≥50
沖擊吸收功（Aku2/J）：≥71
沖擊韌性值αkv (J/cm2)：≥88(9)
布氏硬度（HBS100/3000）（退火或高溫回火狀態(tài)）：≤179

主要特性

主要特性：此鋼與12CrMoV鋼相比，具有更高的抗氧化性及熱強性。此鋼的蠕變極限與持久強度值很接近，并在持久拉伸

的情況下具有高的塑性；鋼的工藝性與焊接性良好，但焊前需預(yù)熱至300℃，焊后需除應(yīng)力處理。是高壓、超高壓、亞臨

界電站鍋爐過熱器、集箱和主蒸氣導(dǎo)管廣泛采用的鋼種。580℃時仍具有高的熱強性和抗氧化性能，有較高的持久塑性。生產(chǎn)

工藝較簡單，焊接性能良好，但對正火冷卻速度較敏感。580℃長期使用會產(chǎn)生珠光體球化。

應(yīng)用舉例

這種鋼主要在正火及高溫回火后使用，用以制造高壓設(shè)備中工作溫度不超過570～585℃的過熱鋼管、導(dǎo)管、蛇形管及其它

相應(yīng)的鍛件。
