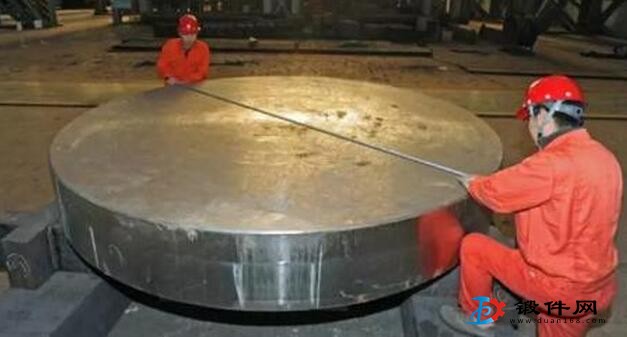

大型餅類(lèi)鍛件是重型裝備的核心部件之一，包括汽輪機(jī)鍋爐用管板和葉輪、核反應(yīng)堆壓力殼平頂蓋、熱交換器管板、化工容器封頭等，其中有的還帶有盲孔。所用原材料都是鋼錠。鋼錠都有其固有缺陷，如偏析、夾雜、疏松、粗大的柱狀晶等。為了減少這些鑄造缺陷，一方面要提高冶煉水平，另一方面還要改進(jìn)鍛造水平，只有這樣才能生產(chǎn)出優(yōu)質(zhì)的鍛件。餅類(lèi)鍛件的生產(chǎn)流程一般為：大型熱鋼錠送到液壓機(jī)車(chē)間，經(jīng)一系列鍛造工序鍛造成鍛件，經(jīng)預(yù)備熱處理后送到下工序進(jìn)行機(jī)械加工和最終熱處理。其常規(guī)鍛造過(guò)程為：鋼錠→倒棱(拔長(zhǎng))、下料→平板鐓粗(或平板鐓粗+局部鐓粗)→成品。它們的外形尺寸特征是高徑比H／D遠(yuǎn)小于1。這類(lèi)鍛件都以鐓粗為主鍛制而成，要求質(zhì)量很高，工藝不當(dāng)時(shí)超聲波探傷廢品率高。在實(shí)際生產(chǎn)中，廢品率高，生產(chǎn)難度大，反映最嚴(yán)重的便是層狀裂紋問(wèn)題。
克服層狀缺陷的鍛造工藝主要有以下幾個(gè)方面：
一、錐形板鐓粗工藝。此工藝可用于電爐冶煉、真空澆注或大氣澆注的鋼錠。鋼錠倒棱、預(yù)拔長(zhǎng)下料，再經(jīng)加熱后用上下錐形板鐓粗。
二、控制夾雜性裂紋的鍛造工藝。這種工藝方法的目的，就是在鍛件成形的過(guò)程中，除鍛件外部尺寸精度達(dá)到要求外，還要對(duì)鍛件內(nèi)部質(zhì)量進(jìn)行同步控制。在大型餅類(lèi)鍛件的工藝制訂中，除按常規(guī)鍛造工藝確定部分工藝參數(shù)外，還應(yīng)遵循一定的準(zhǔn)則。
三、壓窩成形法。該鍛造法所用工具仍然是上平砧、下轉(zhuǎn)臺(tái)和實(shí)心沖頭。壓窩所用的工具極其簡(jiǎn)單。它是一件幾乎在任何水壓機(jī)工作現(xiàn)場(chǎng)都能找到的沖防(塞有余料的空心沖子)，只要其直徑尺寸適合于選擇范圍就可以使用。該鍛造法先在餅形鍛件毛坯中心壓出一個(gè)窩，然后旋轉(zhuǎn)壓平，翻轉(zhuǎn)到另一面，再壓窩，然后再旋轉(zhuǎn)壓平，出成品。
