鋼鍛件在鍛造車間內(nèi)進(jìn)行熱處理的主要目的是改善鍛件的切削性能；鍛件加工后的最終熱處理則在熱處理車間進(jìn)行。對(duì)于有色金屬鍛件的熱處理，大部分是由鍛造車間來完成的。
保證熱處理質(zhì)量的一個(gè)重要環(huán)節(jié)是鍛件加熱溫度的均勻性。對(duì)于大多數(shù)低合金鋼的淬火來說，奧氏體化的溫度精度控制在±15℃范圍內(nèi)就可以了。但是，鎳基合金特別是它在時(shí)效處理時(shí)的加熱溫度精度，則應(yīng)達(dá)到±15℃。對(duì)于高強(qiáng)度鋁合金鍛件的熱處理，也需要這樣高的溫度控制精度。為了保證達(dá)到這樣高的精度，常采用所謂的“試塊熱電偶”法。即用和鍛件相同的材料作成試塊，試塊尺寸一般為40×25×25（mm），在其中插入熱電偶，然后將試塊置于鍛件中間以記錄爐子的溫度。
為了對(duì)鍛件熱處理的質(zhì)量進(jìn)行控制，車間應(yīng)采用一套配套的措施，其中包括打熱處理爐批號(hào)、抽查硬度、定期檢查爐溫校核儀表等等。作為參考，下面列舉了若干基本項(xiàng)目：
1）加熱爐的結(jié)構(gòu)要合理。爐膛尺寸、爐溫及爐膛內(nèi)溫度的均勻性能滿足熱處理的需要；

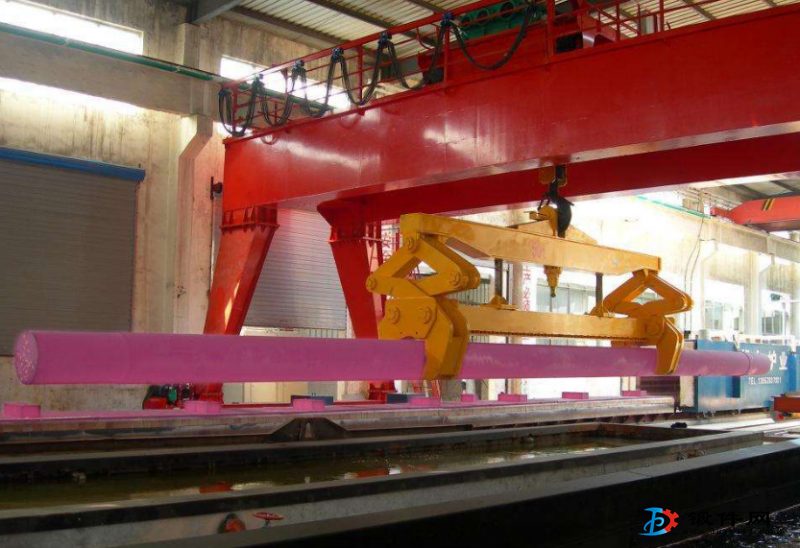

2）淬火槽尺寸要足夠大。保證實(shí)現(xiàn)快速、均勻的冷卻。為了控制淬火液的溫度，還應(yīng)配有熱交換器；
3）電位計(jì)要定期校核。加熱爐應(yīng)配備控制溫度和記錄溫度的電位計(jì)，由專人檢查記錄；
4）檢查和抽查硬度。硬度檢查是熱處理的不可分割的一部分，許多鋼號(hào)在回火過程中，往往中途抽取一個(gè)鍛件進(jìn)行硬度檢查，以確定是否需要調(diào)整溫度；
5）溫度均勻性的檢查。爐溫均勻性的檢查應(yīng)在正常工作條件下進(jìn)行，每半年一次；
6）根據(jù)化學(xué)成分調(diào)整熱處理制度。某些高溫合金或合金鋼，成分的微小變化都要求對(duì)時(shí)效或回火的溫度作相應(yīng)改變；
7）作好記錄。必須使熱處理爐的記錄與鍛件的熱處理爐批號(hào)相對(duì)應(yīng)。熱處理爐批號(hào)是打在鍛件上熔煉爐號(hào)的旁邊。
