金屬具有熱塑性，在加熱狀態(tài)（各種金屬要求溫度不同），可以進(jìn)行壓力加工，稱為具有可鍛性。
可鍛性：指金屬材料在壓力加工時(shí)，能改變形狀而不產(chǎn)生裂紋的性能。它包括在熱態(tài) 或冷態(tài)下能夠進(jìn)行錘鍛，軋制，拉伸，擠壓等加工。可鍛性的好壞主要與金屬材料的化學(xué)成分有關(guān)。
1、鈦對(duì)鋼的性能和可鍛性有什么影響?
鈦能細(xì)化鋼的晶粒。降低鋼的過(guò)熱敏感性。鈦在鋼中的含量不宜過(guò)多，當(dāng)超過(guò)含碳量的4倍時(shí)可降低鋼的高溫塑性，對(duì)鍛造不利。
鈦具有很好的抗蝕性，在不銹鋼中(加在AISI321鋼中)加入鈦，可消除或減輕晶間腐蝕現(xiàn)象。
2、釩對(duì)鋼的性能和可鍛性有什么影響?釩能增加鋼的強(qiáng)度、韌性和淬透性。
釩形成碳化物的傾向很強(qiáng)，細(xì)化晶粒的作用也很強(qiáng)。釩能顯著減小鋼的過(guò)熱敏感性，使鋼的高溫塑性提高，因而改善了鋼的可鍛性。
釩在γ鐵中的溶解度有限，一旦超過(guò)時(shí)會(huì)得到粗晶組織，使例的塑性下降，變形抗力增加。
3、硫?qū)︿摰男阅芎涂慑懶杂惺裁从绊?
硫是鋼中的有害元素，主要危害是引起鋼的熱脆性。硫在固溶體中的溶解度極其微小，與其它元素化合，形成FeS、MnS、 NiS等夾雜物，F(xiàn)eS最有害，F(xiàn)eS與Fe或FeO形成共昆物，在910~985C即熔化，呈網(wǎng)狀分布于晶界,使鋼的塑性大大降低，出現(xiàn)熱脆。
錳可消除熱脆性。因錳和硫有較大的親和力，促使鋼中的硫形成高熔點(diǎn)的MnS,而不生成FeS。
4、磷對(duì)鋼的性能和可鍛性有什么影響?
磷也是鋼中的有害元素。鋼中磷的含量即使只有千分之幾，也會(huì)因析出脆性化合物FegP而使鋼的脆性增加,特別是在低溫時(shí)更為顯著，出現(xiàn)“冷脆”。因此要限制磷的含量。
磷降低鋼的焊接性，游含最過(guò)商時(shí)易產(chǎn)生焊接裂紋。磷能提高切削性能，故在易切前鋼中可適當(dāng)增加磷含量。
5、銅對(duì)鋼的性能和可鍛性有什么影響?
在鋼中或合金中不熔解在固溶體內(nèi)的銅導(dǎo)致塑性的降低。當(dāng)在高于1083U (銅的熔點(diǎn))鍛造含锏鋼時(shí)，鋼液滲到奧氏體晶救之間，導(dǎo)致龜裂與裂紋。加熱時(shí)，表面的氧化鋼
被鐵所還原，使氧化皮與金屬之間聚集了自由狀態(tài)的金屬銅薄膜，后者向晶界擴(kuò)散，破壞了金屬的連續(xù)性，出現(xiàn)“鋼脆”。含銅鋼加入一定量的館，則可以克服“銅脆”。
6、高速鋼的鑄造組織有什么特點(diǎn)?
鍛件所用高速鋼屬于萊氏體鋼，其鑄造組織與亞共晶白口鐵相似，是由魚骨狀的共晶萊氏體(合金碳化物與細(xì)條狀?yuàn)W氏體的混合物)和奧氏體的轉(zhuǎn)變產(chǎn)物(超氏體和馬氏體)組成。

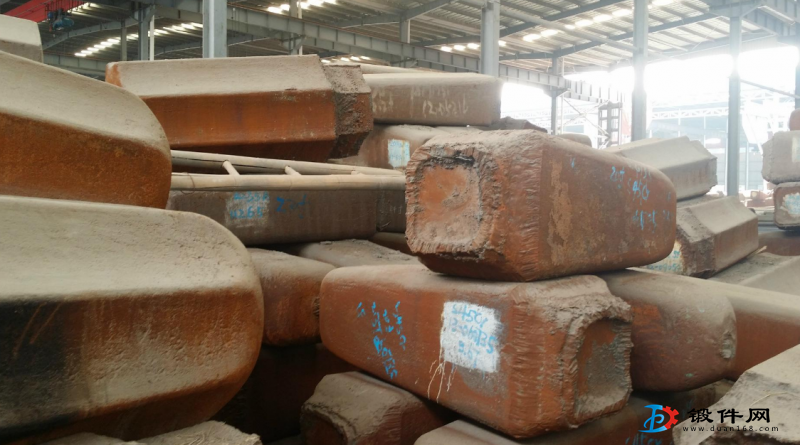

高速鋼鋼錠的組織和化學(xué)成分都是很不均勻的，偏析嚴(yán)重，鋼錠中穿晶結(jié)構(gòu)不明顯，往往星等抽晶結(jié)構(gòu)形式，高速鋼鋼錠一般作成250~300k的方形小鋼錠。
7、什么是鐵素體不銹鋼?
鏘是能穩(wěn)定a鐵和縮小Y鐵存在區(qū)城的金元素、含餡135.什么是馬氏體不銹鋼?
鋼中平均含鉻量為13%左右，含碳最在0.1% ~0.4%范圍內(nèi)的鋼加熱到Acs以上-一定溫度，即可得到均勻的單相奧氏體組織，然后再予快冷，即可得到淬火馬氏體，通過(guò)低溫回火，得到馬氏體組織，稱之為馬氏體不銹鋼，如2Cr13、Cr17Ni2、1Cr11Ni2 等。這些鋼通過(guò)熱處理強(qiáng)化，即有較高的力學(xué)性能和耐蝕性。
8、什么是奧氏體不銹鋼?
當(dāng)鐵中加入多量的鎳時(shí)，鐵的轉(zhuǎn)變溫度大大降低，擴(kuò)大了相區(qū)，室溫即得到單相的奧氏體合金。此外，不銹鋼中必須加入12%以上的鉻來(lái)提高電極電位，所以，18%路不銹鋼中必須加入8 %的鎳，如1Cr18Ni9、1CrI8Ni9Ti等。這些鋼具有較好的塑性、耐蝕性和焊接性，廣泛用于酸堿化工設(shè)備等。
9、鋼及工業(yè)純鋼有什么特性？
銅是具有面心立方晶格的金屬,而且沒有同素異形轉(zhuǎn)變,鋼在室溫和高溫下都其有高的塑性,可以進(jìn)行冷、熱壓力加工。
純鋼的強(qiáng)度不高，但導(dǎo)電性、導(dǎo)熱性和耐蝕性良好。工業(yè)純銅有四個(gè)牌號(hào): T1(Cu99. 95%)、T2(Cu99. 90%)、T3(Cu99.70%)和T4(Cu99.5%),廣泛用于制造電線、電纜等。10、什么是冀銅?
B3黃銅分為普通黃銅和特殊黃銅,前者是銅鋅合金,后者除鍋、鋅之外還含有其它元素。
