奧氏體鍛件一般有三種晶粒度，即起始晶粒度、實(shí)際晶粒度和本質(zhì)晶粒度。
(1)起始晶粒度指珠光體向奧氏體的轉(zhuǎn)變剛剛完成時(shí)奧氏體品粒的大小，一般比較細(xì)小而均勻。
(2)實(shí)際晶粒度指鋼在某一具體加熱條件下實(shí)際獲得的奧氏體晶粒的大小。實(shí)際晶粒度一般比起始晶粒度大，其大小直接影響鍛件熱處理后的性能。
(3)本質(zhì)晶粒度表示某種鍛件在規(guī)定的加熱條件下，奧氏體晶粒長(zhǎng)大的傾向，不是晶粒大小的實(shí)際度量。

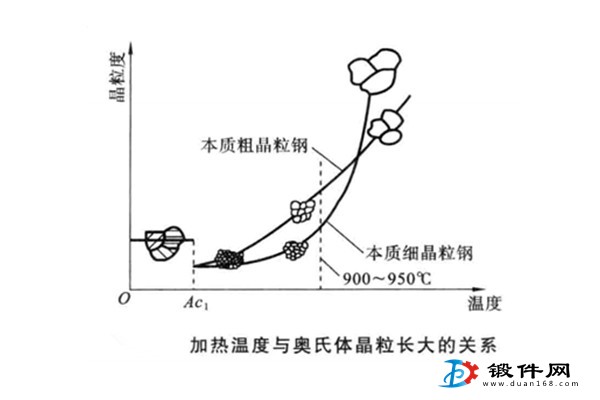

實(shí)踐表明，不同成分的鋼在加熱時(shí)奧氏體晶粒長(zhǎng)大的傾向不同。工業(yè)上，將鋼加熱到規(guī)定溫度 (930±10℃),保溫一定時(shí)間（一般3-8h),冷卻后測(cè)定的砧粒度為本質(zhì)晶粒度。將本質(zhì)晶粒度勺標(biāo)準(zhǔn)晶粒度等級(jí)相比較，晶粒度為1?4級(jí)的定為本質(zhì)粗晶粒鋼.5?8級(jí)的定為本質(zhì)細(xì)晶粒鋼。本質(zhì)細(xì)晶粒鋼在規(guī)定的條件下加熱得到的晶粒是細(xì)小的。但是，它不是在任何條件下都不粗化。當(dāng)超過(guò)一定的加熱溫度后，本質(zhì)細(xì)晶粒鋼比本質(zhì)粗晶粒鋼具有更強(qiáng)的長(zhǎng)大傾向。
在工業(yè)生產(chǎn)中，一般沸騰鋼為本質(zhì)粗品粒鋼，鎮(zhèn)靜鋼為本質(zhì)細(xì)晶粒鋼。需要進(jìn)行熱處理的鍛件，多采用本質(zhì)細(xì)晶粒鋼，因?yàn)橐话銦崽幚砉に嚨募訜釡囟榷荚?50℃以下，因此奧氏體晶粒不易長(zhǎng)大，可避免過(guò)熱現(xiàn)象。
