- 商品詳情
- 單位名稱： 上海滿盛軸承廠
- 手機號碼： 13062819656
- 產品名稱： 模具導套定向組件 EMBS滾珠襯套鋼球滑動軸承
- 材質型號： MSB
- 供應地址： 上海市奉賢區金海公路

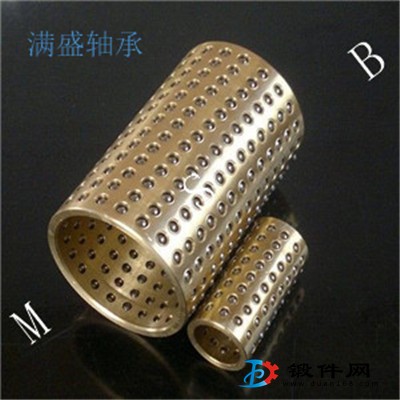

EMBS滾珠襯套鋼球滑動軸承（MSB）
【應用特點】
EMBS滾珠襯套鋼球滑動軸承，是以銅合金為基體，并在其外圓表面上，加工出排列有序、大小適當，形狀特殊的孔穴，在其孔穴中鑲入滾動軸承鋼球。孔口采用新的溝槽圓周鎖球工藝，有效地解決了傳統式點式鎖球和壓痕鎖球不能完全防止鋼球脫落的難題。孔底加工出90°止口使銅球在孔內自由轉動而不脫落。
由于鋼球的直徑大于保持圈的壁厚，所以在使用時鋼球高出保持圈內、外圓表面，直接與相配的孔與軸接觸，使基體(保持圈)浮于中間，并且相配的孔與軸半徑之差小于鋼球直徑，即鋼球與之配合為過盈配合，配合精度高，軸與孔相對運動靈活。 【性能參數】
1.導套: 材料GCrl5，YB9，熱處理，硬度HRC62~66，技術條件按GB/T12446與軸配合應具有0.01~0.02徑向過盈量，表面粗糙度為
2.軸: 材料GCrl5，YB9，熱處理，硬度HRC62~66，技術條件按GB/T12446，軸的公差采用h5，表面粗糙度為
3.測量: 用通用的測量手段（氣動量儀，外徑干分尺，內徑千分表等）測量軸導套和鋼球的尺寸偏差值，即可求出配合后的過盈量，即Ymax=dmax+2d'-Dmin，要求過盈量為0.01~0.02mm。
